靶式流量计安装要求

www.njsyf.com 发布于：2015年10月29日 19:54

一、常温型靶式流量计的安装

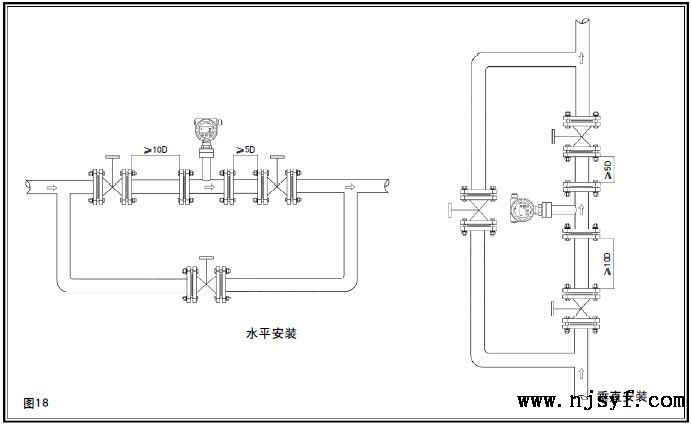

1、流量计一般采用水平安装，显示部分位于管道上方；

2、为保证流量计准确计量，要求设置前后直管段；

3、为保证流量计在维护及更换时不影响系统工作，应尽量设置旁通管线。

前直管段长度≥1 0 D ，后直管段长度≥5 D ，D 为管道公称直径。

二、高温型靶式流量计的安装

1、介质温度≤200℃的高温流量计与常温型流量计安装方式相同；

2、介质温度＞200℃的流量计，采用倒置式安装或侧置式安装。

注：倒置式即将流量计显示部分置于管道下方，此种安装方式不影响流量计的使用性能。

三、靶式流量计设置零点：

由于弹力管传感器及靶板、靶杆有自重，若出厂标定或选型时，选为水平安装，改为垂直安装时，需要重新设置流量计零点，操作程序为：

1、关闭流量计下游的阀门；

2、缓慢打开流量计上游阀门，使流量计充满介质；

3、缓慢打开流量计下游阀门，使流量计运行10分钟左右；

4、关闭流量计上、下游阀门，并确定管道内无介质流动；

5、去零操作；

四、其它：

1、若工艺需要，可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向金湖天信仪表说明；

2、流量计内径与相连的管道内径尺寸应相同，以减少流动干扰，造成计量误差；

3、法兰式和夹持式流量计安装时，应注意法兰之间密封垫片内孔尺寸应大于流量计和工艺管道直径6-8mm，以避免因其产生干扰流而影响计量精确度；

4、对于新完工的工艺管道，应先进行吹扫后再安装流量计；测量管外壁上箭头所指方向为被测介质流向。
