超声波液位计技术原理

www.njsyf.com 发布于：2015年11月18日 16:21

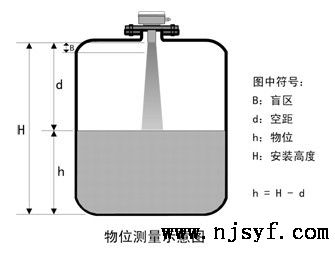

超声波液位计由设计于一体的超声波探头和电子单元构成。超声波液位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。声波被物体表面反射，部分反射回波由探头接收并转换为电信号。从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。电子单元检测该时间，并根据已知的声速计算出被测距离。通过减法运算就可得出物位值。

超声波液位计技术原理

超声波在气体中的传播速度受气体温度所影响，因此物位计工作时需要检测气体温度，对声速进行补偿，以保证测量精度。超声波液位计发射超声波脉冲时，不能同时检测反射回波。由于发射的超声波脉冲具有一定的时间宽度，同时发射完超声波后传感器还有余振，期间不能检测反射回波，因此从探头表面向下开始的一小段距离无法正常检测，这段距离称为盲区。被测的最高物位如进入盲区，仪表将不能正确检测，会出现误差。如有需要，可以将物位计加高安装。
