超声波明渠流量计工作性能和指标

www.njsyf.com 发布于：2015年11月7日 19:47

一、超声波明渠流量计量水堰槽测流量的原理

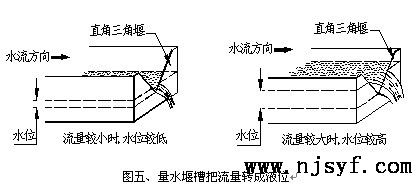

超声波明渠流量计明渠内的流量越大，液位越高；流量越小，液位越低（参见图五）。

超声波明渠流量计工作性能和指标1

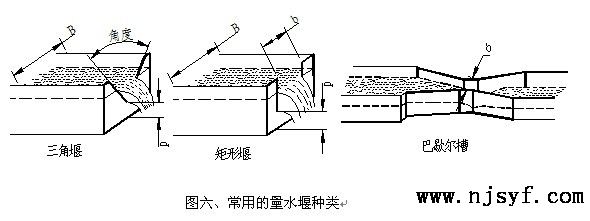

对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽（参见图六），由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位-流量关系，反求出流量。常用的量水堰槽种类如图六。

超声波明渠流量计工作性能和指标2

量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。本说明书的第七章摘抄了一些常用的类型。

每种类型的量水堰槽，都有自己的固定水位-流量对应关系。计算水位-流量关系时，三角堰要求要有渠道宽B、开口角度、上游堰坎高p的参数；矩形堰要有渠道宽B、开口宽b、上游堰坎高p的参数；巴歇尔槽只要求有喉道宽度的参数b。

流量计

超声波流量计

明渠流量计

超声波明渠流量计
