电磁流量计安装位置的选择和注意事项

www.njsyf.com 发布于:2015年10月12日 19:46

 一、电磁流量计安装点的选择:

1、尽量避开铁磁性物体,高射频,强震动干扰源及具有强电磁场设备(如:大功率电机、大型变压器等),以免磁场影响传感器的工作磁场和流量信号
2、应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装
3、应尽量避免日晒雨淋,环境温度应在-20--60℃及相对湿度小于95%
4、选择便于维修,活动方便的地方
5、电磁流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游。

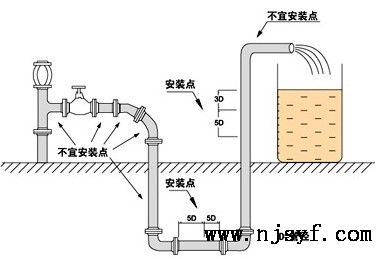

电磁流量计安装位置的选择和注意事项
二、电磁流量计要求:
1、传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求a二电极的中心连线处于水平状态。
2、介质在安装位置应该满管流动,避免不满管及气泡附着在电极上。
3、对于液固两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用命。
4、电磁流量计安装位置介质不满管时,可采取抬高流量管后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。
5、修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥形管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足:前直管段≥5D,后直管道≥2D(D为管径)。
6、前后直管段为流量计前≥5D,后端≥2D。
7、不把电磁流量计安装在被测流体电导率极不均匀的地方。在上游有化学物质注入的情况下,极易导致电导率的不均匀性,从而对流量指示产生严重干扰。在这种情况下,建议将注入口移到下游管道。如果必须从流量计上游注入化学物质,则流量计应尽量远离注入口(一般在20D以上),以保证液体充分混合均匀。
8、大口径流量计(DN200以上)安装时建议在安装管线上加接弹性管件。
9、明渠或非满管管道安装流量计时安装位置应低于明渠底部以保证流量计满管。安装排污阀(在管道最低处)及清洗孔,以排放沉淀物及清洗流量计测量管。为便利安装,建议在流量计下游安装弹性管件。
三、电磁流量计安装注意事项:
1、搬运及吊装:切忌用棒或绳子穿过流量计测量管将其吊运,测量管内衬一旦受到损坏,将造成流量计报废。
2、DN80口径以上流量计,切忌用手或绳子拎或吊运流量计转换器或接线盒,因转换器或接线盒无法承受较大重量。
3、安装时避免流量计两侧管路不对中或倾斜。
4、安装前应清除焊接法兰时留在管道端囗的焊渣和凸起物,以防止衬里受损。
