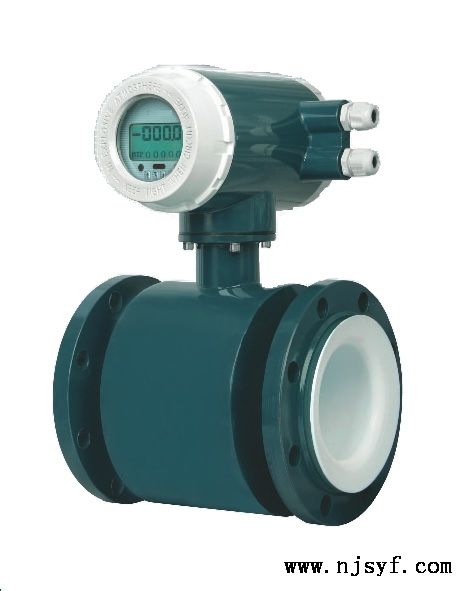

电磁流量计
NS-QTLD型电磁流量计适用于各种导电液体的流量测量,如自来水、污水、泥浆、纸浆、各类饮料、化学原料、粘稠液体和悬浮液,其测量结果不受温度、压力、密度、电导率等介质物理特性和工况条件的影响,其输出信号与被测流体的体积流量成正比。强腐蚀性、强磨损性介质具有良好的适应性,具有优异的量程比,在低流速或流量变化幅度较大的应用领域(如自来水行业)具有良好的适用性、正∕反双向流量测量功能
一体式电磁流量计 分体式电磁流量计 插入式电磁流量计
测量精度: ±0.5%
工作电源:AC 220V±10% 50Hz
流速范围:0~10m/s
显 示:LCD大屏幕液晶显示瞬时流量、正向/反向累积总量以及报警提示符
口径范围: DN15~DN3000
适用介质:电导率>5uS/cm(水>50uS/cm)导电性液体
介质温度:一体式 -25℃ ~+70℃
分体式 -25℃ ~+150℃(视内衬材料而定)
环境温度: -25℃ ~+70℃
工作压力:0.6MPa~4.0 MPa(视口径而定)
内衬材料:聚四氟乙烯、氯丁橡胶、聚氨酯橡胶、耐酸橡胶等
输出信号:4~20mA(0~20mA、0~24mA)或1~5V(0~5V、0~6V);频率/累计脉冲
通讯接口:RS485
防护等级: 标准IP65 特殊IP68
一体式电磁流量计外形结构
如下图所示,法兰连接
分体式流量计外形结构
分体式电磁流量计传感器部分的外型尺寸与一体式相同(详见下表)。转换器与传感器间用屏蔽导线连接。
外形尺寸表
品径(mm) Meter sizes |
公称压力 Pg(MPa) |
外形尺寸 Form size(mm) |
连接尺寸 (Join size) |
重量 (Kg) Weight |
||
L |
D |
K |
N-Φ |
|||
10 |
2.5 |
200 |
90 |
60 |
4-14 |
3.5 |
15 |
95 |
65 |
||||
20 |
105 |
75 |
5 |
|||
25 |
115 |
85 |
||||
32 |
140 |
100 |
4-18 |
6.5 |
||
40 |
150 |
110 |
||||
50 |
200 |
165 |
125 |
7.5 |
||
65 |
185 |
145 |
8-18 |
11 |
||
80 |
200 |
200 |
160 |
12 |
||
100 |
1.6 |
250 |
220 |
180 |
15 |
|
125 |
250 |
210 |
19 |
|||
150 |
300 |
285 |
240 |
8-22 |
25 |
|
200 |
1.0 |
320 |
340 |
295 |
42 |
|
250 |
350 |
395 |
350 |
12-22 |
60 |
|
300 |
350 |
445 |
400 |
80 |
||
350 |
350 |
505 |
460 |
16-22 |
115 |
|
400 |
400 |
565 |
515 |
16-26 |
160 |
|
450 |
500 |
615 |
565 |
20-26 |
220 |
|
500 |
670 |
620 |
230 |
|||
600 |
780 |
725 |
20-30 |
310 |
