电磁流量计基本常识

www.njsyf.com 发布于:2015年11月3日 19:56
一、电磁流量计概述
1、电磁流量计是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表
2、导电性液体在垂直于磁场的非磁性测量管内流动,与流动方向垂直的方向上产生与流量成比例的感应电势,电动势的方向按“弗来明右手规则”,其值如下式
E=KDBV
式中:E---感应电动势,即流量信号; k---系数; B---磁感应强度,T; D---测量管内径,m; V--- 平均流速,m/s。

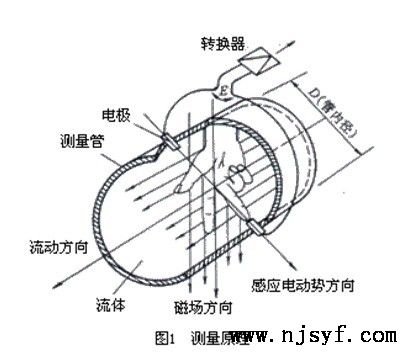

可参照下面的图示理解:
电磁流量计基本常识
二、电磁流量计结构

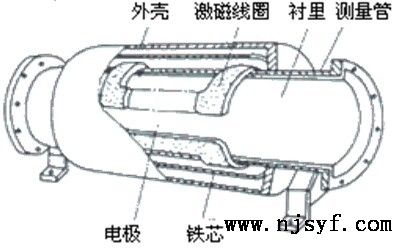

电磁流量计由流量传感器和转换器两大部分组成。传感器典型结构示意如图2,测量管上下装有激磁线圈,通激磁电流后产生磁场穿过测量管,一对电极装在测量管内壁与液体相接触,引出感应电势,送到转换器。激磁电流则由转换器提供。
电磁流量计基本常识1
三、电磁流量计分类
按激磁电流方式划分,有直流激磁、交流(工频或其他频率)激磁、低频矩形波激磁和双频矩形波激磁。
按转换器与传感器组装方式分类,有分离型和一体型。
按流量传感器与管道连接方法分类,有法兰连接、法兰夹装连接、卡箍式连接和螺纹连接。
按用途分类,有通用型、防爆型、卫生型、防侵水型和潜水型等。

四、电磁流量计优点
电磁流量计测量管是一段无阻流检测件的光滑直管,适用于测量含有固体颗粒或纤维的液固二相流体,如纸浆、煤水浆、矿浆、泥浆和污水等
不产生因检测流量所形成的压力损失,节能效果显著,对于要求低阻力损失的大管径供水管道最为适合。
所测得的体积流量,实际上不受流体密度、粘度、温度、压力和电导率(只要在某阈值以上)变化明显的影响。
与其他大部分流量仪表相比,前置直管段要求较低。
测量范围度大,通常为50:1,可选流量范围宽。
口径范围比其他品种流量仪表宽,从几毫米到3m。可测正反双向流量,也可测脉动流量,仪表输出本质上是线性
易于选择与流体接触件的材料品种,可应用于腐蚀性流体。
