威力巴流量计工作原理

www.njsyf.com 发布于:2015年11月4日 19:04
威力巴流量计与孔板等差压式流量计一样都遵循伯努利方程:Q=C (△p)1/2,式中Q=管道内的体积流量;C=流量常数;Δp=差压值。

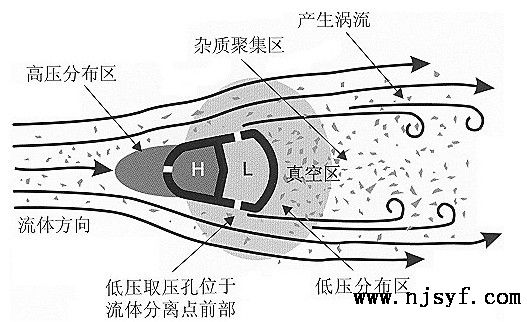

在管道中插入Wellbar威力巴流量计探头,当流体流过探头时,在其前部(迎流方向)产生一个高压分布区,在其两侧后部产生一个低压分布区,在其后部产生部分真空和杂质聚集区,两侧还会产生涡流。

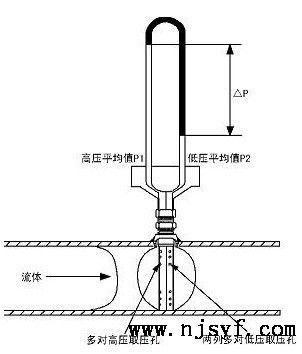

Wellbar威力巴流量计探头上开设有按一定规则排列的多对取压孔(一般为3对),分别测量管道轴线上流体每点的压力,在其前部(迎流方向)测得流体的多点全压力即高压平均值P1(包括每点的动压力又称速度压力和静压力的平均值);低压区的取压孔在其侧壁测得流体多点静压力平均即低压平均值P2。P1-P2=△P,故△P反映了流体平均速度压力,即平均流速的大小,以此可推算出流体的流量。

高强度结构:威力巴流量计采用一体化双腔不锈刚耐磨防腐全金属结构,避免了其它类型均速管流量计多片式结构带来的腔室间渗漏和断裂,提高了传感器整体强度,降低了传感器断裂的可能性,保证了长期精度并有助于提高传感器的测量量程上限。

多点取压方式:威力巴流量计在高、低压区有按一定准则排布的多对取压孔,取压孔的间距经面积积分确定,能真实的检测到由流体的平均速度所产生的平均差压;即使直管段不够或流体波动较大时,也能较精确测得真实的流量。

子弹头截面形状:威力巴流量计探头采用特殊工艺制造的子弹头截面形状所受到的牵引力最小,能够产生精确的压力分布,使流体与传感器的分离点固定。

前表面粗糙面处理:威力巴流量计探头前面金属的表面,进行了粗糙化处理,根据空气动力学原理,流体流过粗糙表面,形成一个稳定的紊流边界层,有利于提高低流速状态的测量精度,使得流体在低流速时,探头仍可获得稳定精确的差压信号,从而延伸了传感器的测量量程下限,保持流量系数的稳定。

本质防堵设计:威力巴流量计高、低压取压孔位置的本质防堵设计使均速管流量计的防堵水平达到了一个崭新局面。
威力巴流量计刚投入运行时,流体在管道静压的作用下,开始进入探头前部(迎流方向)的高压取压孔内腔,犹如带颈的瓶子放入水池灌满水一样,很快形成了压力平衡状态,在探头前部产生了一个高压分布区,流体及其中的颗粒杂质遇到高压区不再进入高压取压孔,而是绕道而行朝探头的两边分流渐开离去,在探头的后部形成一种涡流,一般情况下,颗粒杂质在涡街牵引力的作用下,集中在探头的后部,正如落叶总是落在背风处一样,由于低压取压孔在探头的侧后两边、流体分离点和杂质聚集区的前部,从而本质上防止了堵塞和涡流产生的信号波动,并由此产生一个非常稳定的低压信号。
威力巴流量计工作原理
威力巴流量计工作原理2
