插入式电磁流量计安装方法

www.njsyf.com 发布于：2015-10-12 19:53:32 点击量：

插入式电磁流量计传感器安装上游直管段不低于5D（D表示管径），下游直管段不低于2D

一、插入式电磁流量计安装方式

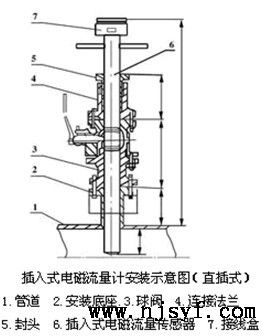

1、垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。

插入式电磁流量计安装方法1

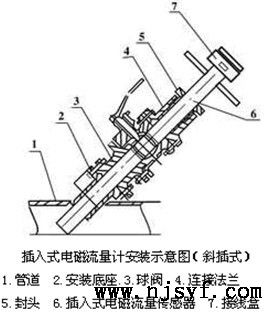

2、倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。

插入式电磁流量计安装方法2

二、插入式电磁流量计传感器的安装

1、清理被测管安装底座的焊渣和毛刺。

2、关掉上游流量控制阀门或采用低压供水。

3、将球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺母，将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向一致。
