浮子水位计

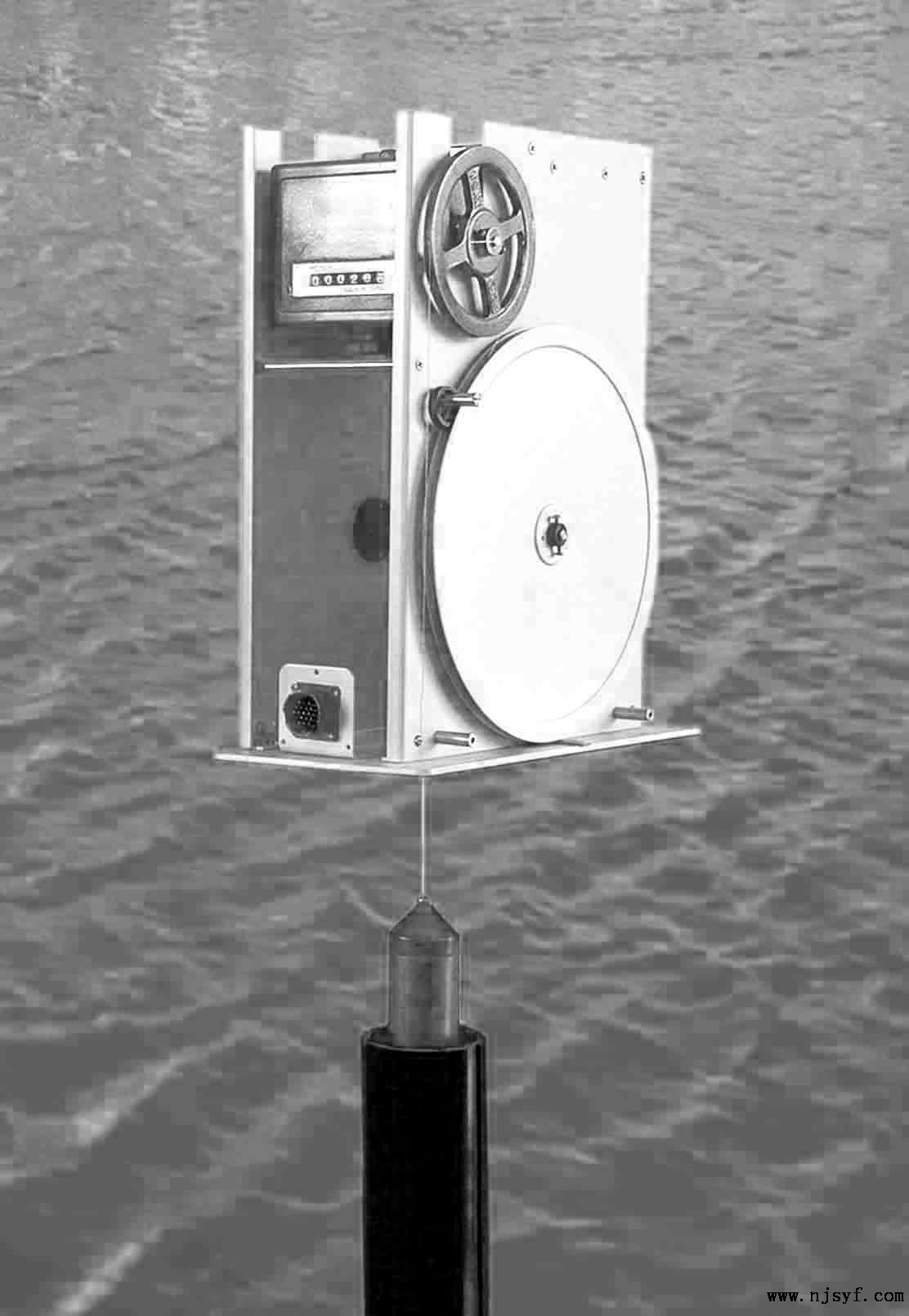

NSSW-F型水位传感器以直径Φ30mm或Φ40mm、Φ50mm的微型浮子感测测井中的水位变化；力矩自动平衡装置自动释放或提升测缆带动测轮驱动编码器旋转，输出全量型格雷码电信号。

水位传感器的核心部件是超低转矩、绝对值型光电旋转编码器。编码器的输出码为变位格雷码（一种有纠错功能的格雷码），它可以通过标准译码程序转换成二进制码。它的码盘为不锈钢材料制作，具有良好的机械性能。读码元件是高品质进口光电开关，具有良好的温度性能，其寿命达10万小时。传感器的测量缆为Φ0.5mm的包敷尼龙套的不锈钢索，可以在潮湿环境中长期工作。

水位传感器的力矩自动平衡装置是由贮线轮、卷扬轴、重锺、重锺悬吊钢缆、滑轮组等组成。力矩平衡装置的作用是产生一个自动平衡力拉直测量缆，并使浮子工作在正常吃水深度上。当测井中的水面高度发生变化，浮子即可通过测量缆将这一微小变力传递给力矩平衡装置并驱动传感器测轮转动，输出与水位变化量相对应的编码数据。

本类型传感器可选装三种不同的输出方式与计算机联接使用：

（1）并联总线方式：传感器通过14芯屏蔽电缆分别与计算机联接；

（2）RS485串行总线联接方式：多个传感器通过一对屏蔽双绞线与计算机联接。

（3）采用模拟量4-20mA信号与计算机联接。

为了克服冬季测井口喷出的雾状潮湿气体通过仪器过线孔等孔隙进入仪器内部，致使贮线轮和测轮结冰或凝结冰堵塞过线孔。本仪器可加装风幕机。风幕机吹出的干燥空气可将仪器与潮湿气体隔离，保护仪器。每个风幕机的工作电压为DC12V，工作电流≤0.1A。风幕机使用同一条专用线供电。

传感器技术参数

水位（压力）变幅：0-10m；0-20m；0-40m；

浮子直径：Φ3cm；Φ4cm；Φ5cm；

测井直径：Φ5cm—Φ10cm；

分辨力：1cm、0.5cm、0.2cm、0.1cm；

测量准确度：

       测量准确度等级与分辨力、量程、浮子直径的关系表

输出码：格雷码12－15bit；

输出形式：OC门，30mA；

电源电压：12V／24VDC；

MTBF：≥16000小时；

环境温度：-10℃—80℃（工业级：-25℃—85℃）；

环境湿度：95%/40℃；

尺寸：250×150×390（10m量程）；

重量：6.4Kg。

   RS485通信接口（选装）

传输速率：2400－19.2Kbps；

传输距离：1220mm。

  4－20mA电流环模块（选装）

  系统防护接地要求

系统接地电阻<4Ω，仪器机壳及控制室安装可靠地线，联接电缆应穿入铁管埋入地下，并将屏蔽层接地。

  系统可靠性

系统MTBF要求在试运行一年内按自动控制方式运行，传感器的MTBF≥16000小时，
