FAD-961A电源切换装置

1.装置适用范围及特点

装置主要适用于工业企业内部110kV/35kV/6kV等电压等级变电所，替换之前广泛使用的备自投，用于在工作电源故障情况下实现工作电源到备用电源之间的快速切换，切除工作电源，投入备用电源，达到在切换过程中负荷不停机的理想效果。

装置是本公司针对石化、冶金、煤炭等行业用户的需求，并兼顾发电厂而专门设计和研发的新一代多功能自动化产品。装置的特点主要体现在以下几个方面：

²适用性。既适用于石化、冶金、煤炭等行业用户，也适用于发电厂。系统主要有两种接线方式：一种为单母分段方式；另一种为单母方式。装置可灵活适用于这两种接线方式的电源切换。

²安全性。装置实时跟踪开关两侧电源的电压幅值、频率和相角，提供了多种可靠且快速的起动方式、切换方式和实现方式，能够保证快速安全的投入备用电源，同时不会对电动机造成大的冲击。

²快速性。32位高性能CPU芯片、高速的AD采样芯片、高效率的算法软件、快速的出口继电器、先进的切换方式使得切换快速性得到保证。

²可靠性。装置采用全封闭前插式结构，在硬件和软件上均设计了专门的抗干扰措施，以及完善的自检、闭锁逻辑，并通过了第三方高等级的EMC检测，其抗干扰性能有充分的保证。通信、显示等不会影响切换逻辑正常运行。

²准确性。设计精良的交流采样回路、高精度 AD采样芯片、稳妥的信号处理软件足以保证准确性。

²可追忆性。装置配有大容量FLASH存储器，可大量保存各种切换、遥信变位、故障、异常等信息，并保存多个记录切换过程的录波信息。通过查看这些事件记录，可以全面了解设备的运行状况。

²易通信性。装置提供多种通信接口和规约。标准配置RS485，选配以太网通信接口；支持Modbus、IEC60870-5-103通信规约。

²易操作性。装置配有大屏幕汉字液晶显示，直观的界面菜单，详细的信息显示，丰富的指示灯，便于操作和调试。

²易调试性。装置自带3个模拟断路器。在无一次开关设备情况下，配合相关软件可以单装置进行逻辑测试。

²易组态性。装置开入、开出及信号指示灯等可自行定义，适应不同现场需求。

2.适用接线方式

工业企业的电力系统主接线，从电源切换的角度予以归纳，主要有两种接线方式：一种为单母分段方式；另一种为单母方式。装置可灵活适用于这两种接线方式的电源切换。

2.1.单母分段方式

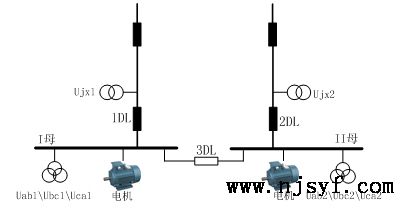

图 1单母分段方式接线示意图

图1中进线1、2可以是线路、主变、线路-变压器组等对母线进行供电的变配电设备的一种。系统正常运行时，母线1由进线1供电，母线2由进线2供电。即进线开关1DL、2DL闭合，母联开关3DL断开。当任意一路进线电源故障时，装置均能迅速将其切除，合上母联开关，由另一侧进线电源带两段母线运行。

2.2.单母方式

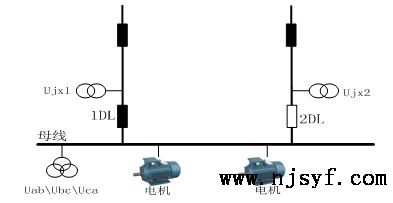

图 2单母运行方式接线示意图

正常运行时，母线由进线1或进线2供电。

Ø由进线1供电，则1DL在合位，2DL在分位，进线2电源为备用，进线1电源故障时，装置迅速起动，切除进线1，将进线2电源投入。

Ø由进线2供电，则2DL在合位，1DL在分位，进线1电源为备用，进线2电源故障时，装置迅速起动，切除进线2，将进线1电源投入。
