孔板流量计计算性能指标

技术性能指标

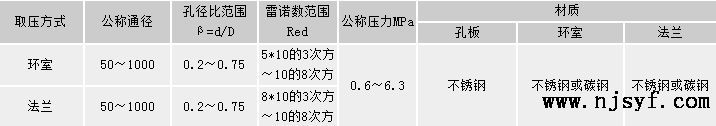

        标准孔板及取压装置有关部门数据：

孔板流量计应用范围：

孔板流量计具有结构简单，性能稳定，工作可*，维修方便等优点，其符合国际标准ISO5167和国家标准GB2624-81的规定，LG型节流装置可与差压变送器配套使用构成差压式流量计，它广泛用于石油、化工、冶金、电力、机械等部门，尤其适用于大口径、高温、高压的流体的流量测量、控制和调节。

标准喷嘴及取压装置有关数据：

1、公称通径：50～500mm

2、孔径比：β=d/D 0.3～0.8

3、雷诺数范围Red：(0.3≤β≤0.44 7*10的4次方≤Red≤10的7次方)(0.44≤β≤0.8 2*10的4次方≤Red≤10的7次方)

4、公称压力：0.6--6.3MPa

5、喷嘴材料：不锈钢

6、环室材料：不锈钢或碳钢

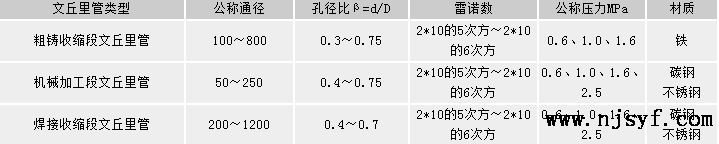

7、标准文丘里管执行ISO567标准，有关部门数据如下：
