涡街流量计安装对安装管道的要求

www.njsyf.com 发布于：2015-10-26 18:49:19 点击量：

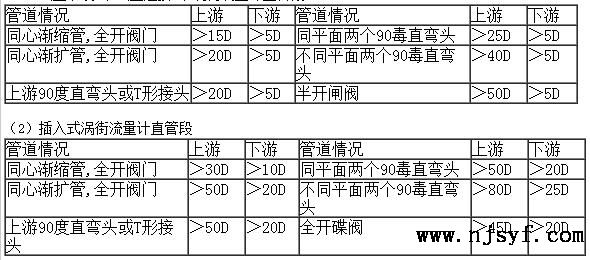

1、涡街流量计上游侧和下游侧必须要有足够长的同径直管段。长度应符合下表的要求。

（1）法兰卡装式(法兰连接式)涡街流量计直管段

涡街流量计安装对安装管道的要求

2、在规定的直管段长度内,管道入流段与出流段目测应是平直的。为保证被测介质满管,涡街流量计应尽量避免安装在调节阀、半开闸阀的下游。一般情况下不在扩大管后安装流量变送器。

3、涡街流量计可垂直、水平或其它任何角度进行安装，将涡街流量计安装在垂直或倾斜管道上时，流体流向应是自下而上的。

4、需要在涡街流量计附近装设取压或测温点时，取压点应在涡街流量计后3D以外,测温点应在涡街流量计5D以外。

5、为方便检修涡街流量计，强烈建议安装旁通管。在需清洗的管道上或所安装涡街流量计的管道不能断流的情况下,就必须安装旁通管道.
