孔板流量计测定管路中的瓦斯

www.njsyf.com 发布于：2015-11-3 19:39:58 点击量：

一、孔板流量计用途及工作原理

孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。

二、孔板流量计构造

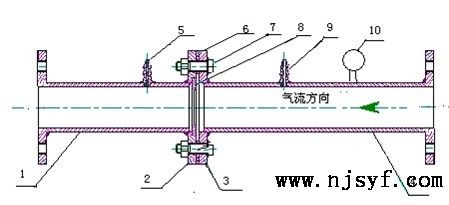

孔板流量计由孔板、取压嘴和钢管组成。其结构简图如图所示。

孔板流量计测定管路中的瓦斯

三、孔板流量计规格

通过估算抽放瓦斯量和水柱压差Δh值的测量范围，合理选择孔板直径的大小，一般孔板压差Δh测量范围在100~1000Pa

四、孔板流量计的安装和使用

(1)在抽放瓦斯管路中安装孔板时,孔板的孔口必须与管道同心,

其端面与管道轴线垂直,偏心度﹤1－2%;

(2)安装孔板的管道内壁,在孔板前后距离2D的范围内,不应有凹凸不平,焊缝和垫片等;

(3)孔板流量计的上游(前端),管道直线长度≧20D,下游(后端)长度≧10 D;

(4)要经常清理孔板前后的积水和污物,孔板锈蚀要更换;

(5)抽放瓦斯量有较大变化时,应根据流量大小更换相应的孔板。

五、管道抽放瓦斯量的计算

可采用下列简易公式对移动泵站最大抽气量进行计算：

qv = K

式中：qv— 气体体积流量，m3/min；

K — 孔板系数；（出厂时已测定）

Δh — U型管水柱压差，mm。若为水银柱，应乘以13.6。
