超声波明渠流量计安装方法

www.njsyf.com 发布于：2015-11-7 19:39:30 点击量：

1、安装量水堰槽

使用超声波明渠流量计测量流量，在明渠上必须要有量水堰槽。

2、安装超声波明渠流量计探头

探头要安在探头支架上。产品出厂没有配支架，需要根据现场所使用的量水槽的构造条件。

超声波明渠流量计安装方法

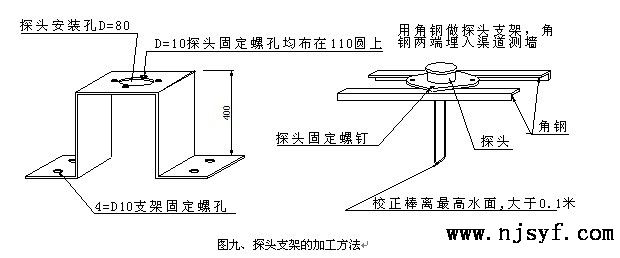

自行加工。加工方法参见图九。探头支架可以做成“门”字形，安装时跨装在渠道上。注意留出安装探头的孔。如果渠道测墙允许，也可以用两根角钢如图九做成探头支架。

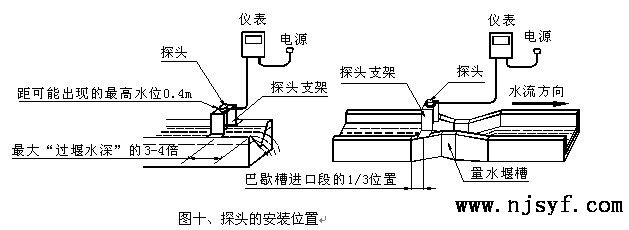

探头在渠道上的安装位置要符合量水堰槽的要求。一般三角堰、矩形堰要安装在堰板上游，距离堰板相当于最大过堰水深的3～4倍（最大过堰水深是指，流量刚好等于零时液位为零，流量增到最大时对应的液位）；巴歇尔槽在进口收缩段的1/3位置（参见图十）。

超声波明渠流量计安装方法1

安装探头时，校正棒要朝下。探头和支架固定要牢靠，不能活动。探头一旦活动，水位基准点就变化了，影响测量的准确度。探头要垂直对准水面，不能歪斜。

由于探头发出的超声波有一定的张角。安装探头时，注意不要使声波传播的路径上有多余反射面（参见图十一）

超声波明渠流量计安装方法2
