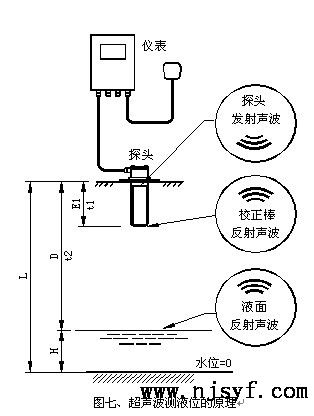

1、超声波液位计采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方（水位观测点的位置见堰槽构造说明）。探头对准水面。探头向水面发射超声波。超声波经过t1时间，走过E1距离，碰到校正棒。一部分超声波能量被校正棒反射，并被探头接收（仪表显示用“X”和“O”提示是否收到“校波”）。仪表记下这段时间的长度t1。超声波的另一部分能量绕过校正棒，经过t2的时间到达水面。这部分能量被水面反射后，被探头接收（仪表显示器上用“”和“”提示是否收到“回波” ）。仪表记下这段时间的长度t2。校正棒已经固定在探头上。校正棒的长度E1不会变化。仪表根据t1与t2的比例，再乘以E1，求出水面到探头的距离D，D=E1*t2/t1
2、安装
超声波液位计时，通过按键向仪表内存内设置探头到“水位=0”的距离L（“系统参数”[13/24]“探头距离”）。仪表从内存读取参数L，用L减去D，求出液位H，（H=L-D）。
由于产品生产中,E1的长度不完全一致；电路的延迟也不一致。仪表实际计算液位时使用的运算式为：H=L-KD，其中“K”为线性修正系数。“K”的数值要经过标定来确定。仪表的参数表中“系统参数”[14/24]“修正系数”用于存储“K”，仪表出厂时的标定值记在仪表箱体的右侧标签上（参见图二）。
3、超声波液位计的工作原理是：仪表控制探头发射和接收超声波。按图八的过程转为液位（单位：米）。再通过查水位-流量表，把液位转成流量（单位可以是：升/秒，或立方米/小时）。
水位-流量表是存储在仪表里的一组数据。通过仪表上的按键可以向仪表的存储器中输入。本仪表的水位-流量表是按相等的液位间隔存储的。例如使用三角堰时，液位的间隔设为为“0.01m”。仪表的内存中存有：液位=“0.00m”时对应的流量=“0.0000L/S”；液位=“0.01m”时 对应的流量=“0.0136L/S”；液位=“0.02m”时对应的流量=“0.0772 L/S”；液位=“0.03m”时对应的流量=“0.2127L/S”•••。仪表允许设置最多50个点的液位及对应的流量数据。一般设置30个点便能满足应用要求。一些常用的液位-流量表已预先设置在仪表内。使用时通过参数表选择对应的堰槽种类就可以得到相应的水位-流量表。仪表内没有的水位-流量表，要把堰槽种类设为“自定义”，并逐点的设入水位-流量数据。
仪表把瞬时流量按时间累加，得出累计流量。累计流量共8位数字。当累计满8位时，自动回零，重新累计。不管是由于仪表自己累计满8位回零，或是人为通过按键清除累计使累计回零，仪表都会记忆回零的时间。并在显示屏 “累计流量清零时间”的位置上显示出来(图五)。
仪表内有两组历史数据记录存储器。其中一组用于存储每小时、每日、每月的历史计录。如果仅存储流量、累计流量，可存储多于两年的记录；同时存储液位、I1、I2、I3、I4只能存储四个月的记录。另一组用于存储每分种的历史记录，如果仅存储流量、累计流量，可存储多于八小时的记录；同时存储液位、I1、I2、I3、I4，只能存储四小时的记录。两组存储器都是循环使用，即存储器存满时，复盖最早的记录。
I1、I2、I3、I4是从接线端子上接入的其它仪表的4～20mA电流信号。仪表内部的采样电阻为200欧姆。通过按键在“计录内容” [01/11]“选项”内选定了某端子时，仪表同时存储记录该端子上外接仪表的历史记录。还会在显示屏上的“记录”位置，交替地显示被选仪表的瞬时示值。
从仪表上输出的电信号有四种：4～20mA电流模拟信号，根据参数设置可以为瞬时流量或液位；继电器的开关量，根据参数设置，或按每累计多少流量动作一次，或按液位的上下报警点动作，或仅按液位的上限，或仅按液位的下限；RS-232数字信号，根据参数设置，按通讯协议约定的格式输出；打印机接口，根据设置，或按等间隔逐条打印，或按历史记录连续打印。
